AchimS
Meister im Astrotreff
Deutschland
879 Beiträge |
 Erstellt am: 28.09.2003 : 09:02:10 Uhr
|
Hallo Leute,
nachfolgend der aktuelle Stand meines 20ers, Daten in Stathis Excel-Datei ausgewertet.
http://www.strnad-emskirchen.de/coulder_26sep.htm
Ich tue mich etwas schwer, da ich bei der Spiegelgröße nicht mehr MOT polieren kann, mir fehlt diese Korrekturmöglichkeit. Mein Ziel ist es, die Überkorrektur der Zonen 2-3 bzw. 3-4 nach außen zu verlagern, um die Unterkorrektur der Zonen 5-6 und 6-7 auszugleichen. Mit der letzten Retousche (8min W bis 90%, lokaler Druck auf 75%) habe ich eine leichte Verschiebung von Zone 2-3 nach 3-4 erreicht, die äußeren Zonen 5 bis 8 blieben unverändert.
Mir stehen ein 8-Zoll, ein 14-Zoll und ein 17 Zoll Pechhaut-Tool zur Verfügung, letzteres läßt sich nur schwer bewegen, dies will ich am Schluß zum "glätten" eventueller Zonen einsetzen.
Ideen/Vorschläge für eine geeignete TOT-Strichführung? ich schrecke etwas davor zurück, über den Rand zu fahren, da ich mir die Kante nicht versauen will, z.Zt. sieht diese gut aus.
Vielen Dank für Eure Tipps vorab!!
Achim
p.s. für mich Laien: wie kann ich die Excel-Grafik direkt einbinden? Ich hatte die Datei über Zwischenablage nach Word kopiert und dort als im HTML-Format abgespeichert, dann hochgeladen.
Wie bekomme ich es hin, daß die Tabelle samt Grafik direkt angezeigt wird?
editiert um 10.38: die *.gif-Grafik habe ich nun hineinbasteln können, wie ich jedoch Tabelle+Grafik (so wie ich dies in Excel sehe) in einem Schritt ohne viel Aufwand hinbekomme ... ??
|
Meine Teleskop- und Spiegelschleifprojekte findet Ihr hier: http://www.strnad-emskirchen.de |
Bearbeitet von: AchimS am: 28.09.2003 10:39:12 Uhr
|
|
|
Melchior
Meister im Astrotreff
Deutschland
999 Beiträge |
Erstellt am: 28.09.2003 : 09:40:17 Uhr
|
| die Bildadresse ist leider falsch. da steht die Adresse deines html Dokumentes drin. Rein muß da aber die Adresse des Bildes bzw der Ort wo du es hochgeladen hast |
foldable telescope design for microsat application
Dobson Space Telescope |
Bearbeitet von: am: |
 |
|
|
Stathis
Forenautor im Astrotreff
Greece
3448 Beiträge |
Erstellt am: 29.09.2003 : 13:58:59 Uhr
|
Zitat:
Mit der letzten Retousche (8min W bis 90%, lokaler Druck auf 75%)
Genau das gleiche würde ich nochmal machen. Nach meiner Erfahrung verschiebt das die Korrektur weiter nach außen. Vielleicht das W bis 100% verlängern, also Pechhautrand bis Spiegelrand und eventuell ab und zu noch darüber hinaus. Das muss klappen - hey, du bis schon ganz nah dran.
Zitat:
wie kann ich die Excel-Grafik direkt einbinden?
In Excel gesamten zu kopierenden Bereich markieren und in die Zwischenablage kopieren. Dann in einem Bildverabeitungsprogramm einfügen und als .gif abspeichern - ferig ist das Bild. |
Stathis Kafalis
http://www.stathis-firstlight.de |
Bearbeitet von: Stathis am: 29.09.2003 14:00:14 Uhr |
|
|
|
AchimS
Meister im Astrotreff
Deutschland
879 Beiträge |
Erstellt am: 29.09.2003 : 19:30:11 Uhr
|
Hallo Leute,

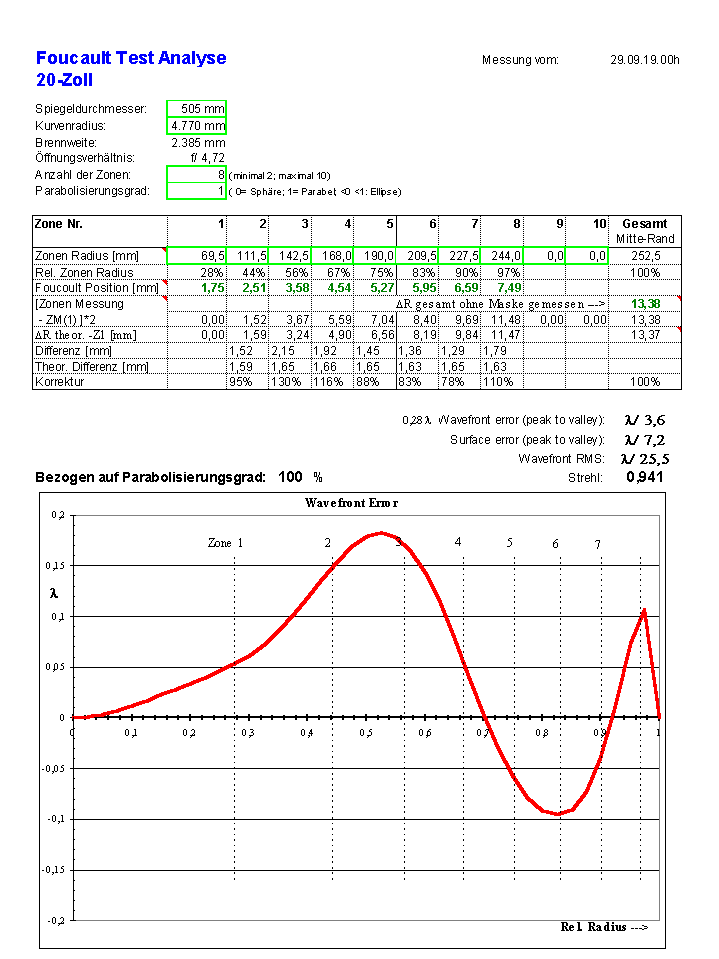

nach der übernächstevorsichtigen Retousche (die nächste mit 8", 7W TOT, Druck auf 95%, sichelförmig hatte das Ergebnis etwas verschlechtert), mit 8er Tool TOT (8min W bis zum Rand, lokaler Druck auf 80%, zum Rand leicht sichelförmig; 2 min UR) ergibt sich folgendes Bild:
(Stathis sei Dank weis ich nun wie einbinden)
Die Veränderung ist tendentiell wie gewünscht, gegenüber unmittelbar davor ist bei den Zonen 2-3 und 3-4 ist die Überkorrektur je um ca 10% zurückgegangen, Zone 4-5 um 7% stärker korrigiert. Die äußerste Zone hat recht sensibel reagiert und ist nun um 10% überkorrigiert.
Die nackten Werte betrachtet scheint der Spiegel nun knapp beugungsbegrenzt mit Lamda/3,6 Wavefront; gleichzeitig errechnet sich aber ein Strehl von über 90% - sicherlich weil die Kurve mehrere 0-Durchgänge hat.
Ich bin nun etwas irritiert: vom Strehl ausgehend wäre der Spiegel reif für den Startest, vom p/v-Wavefront-Wert (noch) nicht.
Ich will keine neue Strehl-Diskussion  lostreten, doch bin ich sehr an eurer Meinung interessiert
Beste Grüße
Achim
p.s. ich werde nochmals ähnlich weiterretouschieren (vielleicht nur noch 1*  , dann versuchen mit dem 14er evtl. Zonen zu glätten. |
Meine Teleskop- und Spiegelschleifprojekte findet Ihr hier: http://www.strnad-emskirchen.de |
Bearbeitet von: AchimS am: 29.09.2003 19:38:11 Uhr |
|
|
|
Marc
Altmeister im Astrotreff
Deutschland
2977 Beiträge |
Erstellt am: 30.09.2003 : 12:03:05 Uhr
|
Hi,Achim
seit dem IHT 2003 lechze ich nach dem Cirrus nebel im 16Zöller
was für ein rohling haste dir geholt?wie schwer ist das Teil?was kostet sowas denn?
haste schon Muskelkater
Gruß Marc |
D&G FH D 125 f 2250 mm |
Bearbeitet von: am: |
|
|
|
AchimS
Meister im Astrotreff
Deutschland
879 Beiträge |
Erstellt am: 30.09.2003 : 19:51:21 Uhr
|
Hi Marc,
den Rohling habe ich von Adam aus Polen, jene Quelle, welche Qualtitätsprobleme (immer) noch nicht im Griff hat. Der Rohling hat einige Blasen im Glas, eine ca. 1mm große ist aufgeschliffen, etwas Einschlüsse, und war bei der Auslieferung nur scheinbar Plan auf der Rückseite. Ich habe dies erst später leidvoll durch Astigmatismus am Ende der 1. Politur realsisiert > einige Stunden Rückseite plan schleifen, nochmals polieren. Das Glas weist nur geringe Verspannungen auf (Interferenztest), das dürfte kein Problem darstellen.
Dicke: am Rand (noch) 38mm, Pfeiltiefe 6,6mm, Gewicht 15,9kg.
Preis? ursprüglich 350 Euro, wegen der Mängel wird es bei meiner Anzahlung (200 Euro) bleiben.
Muskelkater? Es ist ein schönes Krafttraining, wobei Polieren mit großem Tool (in meinem Fall 43cm) mehr auf die Schultern geht als der Grobschliff mit 12kg (43cm) Fließentool, mit Schwung geht es einfach leichter.
Mal sehen, ob ich morgen Zeit für den nächsten Anlauf finde.
Viele Grüße
Achim |
Meine Teleskop- und Spiegelschleifprojekte findet Ihr hier: http://www.strnad-emskirchen.de |
Bearbeitet von: AchimS am: 30.09.2003 19:52:01 Uhr |
|
|
|
AchimS
Meister im Astrotreff
Deutschland
879 Beiträge |
Erstellt am: 04.10.2003 : 18:13:41 Uhr
|
Hallo!
uff, gestern und heute habe ich noch einiges an Zeit investiert, nun denke ich aber fertig zu sein  . Wenn das Teleskop fertig ist (habe noch nicht damit angefangen, weis auch noch nicht genau, wie ich es bauen werde) wird der Startest es zeigen.

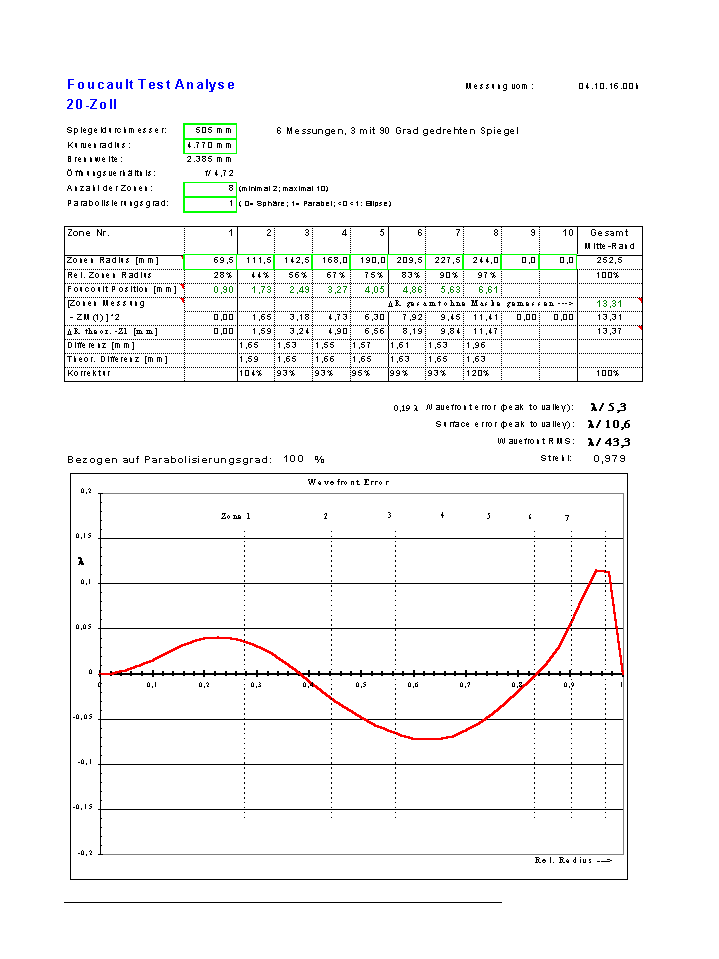

Anbei der (letzte) Stand der Messungen:
Die 6 Einzelmessungen schwanken zwischen Lamda/4,4 und Lamda/6,3, im Mittel Lamda/5,3, tendentiell minimal unterkorrigiert.
Nur eines stört ein bischen: die Oberfläche ist sicherlich etwas unruhig, da ich nicht mehr mit großem Tool geglättet habe. Um ehrlich zu sein, ich habe Angst davor, daß mir die Werte dann wieder davonlaufen. Meine Geduld ist momentan ausgereizt , nochmals alle Zonen anpacken zu müssen habe ich einfach
keine Lust.
Viele Grüße
Achim
|
Meine Teleskop- und Spiegelschleifprojekte findet Ihr hier: http://www.strnad-emskirchen.de |
Bearbeitet von: am: |
|
|
|
Berndi
Meister im Astrotreff
Deutschland
809 Beiträge |
Erstellt am: 12.10.2003 : 19:34:32 Uhr
|
Hallo Achim
Welches Programm ist das denn?
Ich brauch sowas auch bald..
gruß Bernd |
Bearbeitet von: am: |
|
|
|
AchimS
Meister im Astrotreff
Deutschland
879 Beiträge |
Erstellt am: 12.10.2003 : 21:08:38 Uhr
|
Zitat:
Original erstellt von: Berndi
Hallo Achim
Welches Programm ist das denn?
Ich brauch sowas auch bald..
gruß Bernd
Hallo Bernd,
es handelt sich um eine Excel-Datei, die vor Jahren Stathis Kafalis erstellt hat. Unter
http://www.geocities.com/dobsonstathis/
dann z.B. bein 24" Kyklopas > zum Spiegelschleifen kann man die Datei herunterladen.
Beste Grüße
Achim |
