Astigmatismus bei den großen Dünnen

Hallo Martin

Da hat doch ind en letzen Tagen in dem Forum erst jenand über Astigmatismus durch seitlichen Versatz Lichtquelle Billdfeld bei Meßaperaturen geschrieben, bist du denn sicher das du Asti hast?

Warum hast du den Spiegel nicht so oft gedreht wie man es beim Schleifen macht, weil du beim polieren weniger abträgst, das ist Quatsch die Toleranz vom Ideal ist auch weniger.

Gruß Frank

Hallo Martin,

Asti ist wirklich ein schönes Thema, vor allem bei großen dünnen. Ich bringe einen älteren Thread in Erinnerung, als ich beim 20er mit dem Problem gekämpft hatte.

http://www.astrotreff.de/topic…SearchTerms=Astigmatismus

Nur der Vollständigkeit halber (du hast sicher bereits daran gedacht)
Ist die Ursache eindeutig klar? (kann es u.U. an ungleichmäßiger Spiegelrückseite und/oder Polierunterlage liegen?)

Zur Retousche: hast Du es schon mit Unterlegen von sehr dünnen Papier/Pappstücken versucht?

Bin sehr neugierig, wie es bei Dir weitergeht!

Ich wünsche viel Erfolg

Achim

<blockquote id="quote"><font size="1" face="Verdana, Arial, Helvetica" id="quote">Zitat:<hr height="1" noshade id="quote"><i>Original erstellt von: Marty</i>
<br />
Den Astigmatismus kann ich sehen wenn ich einen künstlichen Stern in ein Okular projeziere und da ansehe. Ich habe jetzt festgestellt, daß man den Asti durch das kippen des Okulares so ausgleichen kann, daß das Sternscheibchen rund aussieht. So hoffe ich den Grad des Astigmatismus durch den Winkel den das Okular zum Strahlengang einnimmt messen zu können. damit könnte ich dann den Erfolg meiner Bemühungen kontrollieren.
<hr height="1" noshade id="quote"></blockquote id="quote"></font id="quote">

Hast Du den Test mal mit einem horizontal gelagerten Spiegel
probiert? Ich habe eben mal ein paar Durchbiegungen für
dünne Spiegel bzw. kommerzielle Spiegelfassungen berechnet
und habe mich gerade geärgert, dass selbst bei einem Spiegel
mit Dickenverhältnis von ca. 6:1 noch enorme Durchbiegungen
auftreten können (siehe Thread über verzogene Spiegel beim
Bohren), wenn der Spiegel grösser und die Spiegelzelle
falsch konstruiert ist.

Hallo Marty,
bei meinem 12" 19mm Spiegelchen hatte ich auch einen Asti, die Rückseite war nicht plan. Nachdem diese plangeschliffen war, konnte ich den vorhandenen Asti wie Du mit lokalen Retuschen und allen möglichen Strichführungen TOT kaum entfernen (Polierdauer: ca. 12 Stunden!).

Erst als ich auf Anraten von Kurt auf eine Gewaltskur mit viel Druck und "Spiegel oben" wechselte, verschwand der Asti.

Bei meinem 21zöller Borofloat Rohling habe ich deshalb gerade das 21" Fliesentool fertiggestellt......

Im Foucaulttest oder künstlichen Sterntest zeigt der 12"-Spiegel in der vertikalen Lage immernoch Asti (potatoe chip effekt), bei einer Knallfolienlagerung bei 45 Grad Neigung ist der Asti weg. [:D]

Das Ausmass des Astis kannst Du mit dem Kreuztest feststellen: ein feines Kreuz in alufolie ritzen, wie den künstlichen Stern vor die LED montieren. Im sagitta-Brennpunkt erscheint eine der Linien scharf, im tangentialen Brennpunkt die andere Linie. Die Schnittweitendifferenz gibt das Mass des Astis an. Ich hab die Formel nicht da, aber mit der Kugelformel kann die Randhöhendifferenz der 2 Sphären (Sag und Tan) berechnet werden und in Wellenlängen angegeben werden.

Gruss Max

Hallo Martin

hast du bei dem Risenteil mal darüber nachgedacht, mit dem Hartmanntest den Spiegel komplet zu vermessen, das hat schon bei kleineren Spiegeln gut funktioniert. siehe:http://www.astrotreff.de/topic.asp?TOPIC_ID=11499
wäre ja vieleicht besser zu wissen wieviel Schnittweitendifferenz weg muß.

Gruß Frank

Hi Marty,

wie man den Asti bei den „Dünnen“ vermeiden bzw. korrigieren kann weiß ich nicht so recht. Aber vielleicht helfen die nachfolgenden Sprüche zur Prüfung und Messung etwas weiter.

Zur Prüfung und Quantifizierung finde ich die Fokus Methode recht brauchbar.

Details siehe mein Bericht
http://www.astrotreff.de/topic…7&SearchTerms=Planspiegel

Noch besser quantifizieren kann man bei Mittelung mehrerer Bath- I- Gramme aus dem Krümmungsmittelpunkt und „FringeXP“. Ich arbeite gerade an einem Bericht im Zusammenhang mit Deformation und der Retusche meines 12“ Parabolspiegels. Da sieht z. B. ein leicht astigmatischer Spiegel so aus:

Ich bin noch dabei herauszufinden wie sicher man den lagebedingten Asti- Anteil (wg. vertikaler Stellung des Spiegels bei der Prüfung) vom „festen“ Asti auseinanderhalten kann. Der asti des Versuchsaufbaus selbst dürfte nur zwischen 1% bias 2% Strehl ausmachen. Wie auch immer, wenn an den Asti. hier per Programm „ausknipst“, hat man schon Wunderstrehl 98,9%

Bei der Beurteilung der Plots beachte man auf die Farbskalierung am jeweiligen Bildrand!

Amatereurastronom hat höchstwahrscheinlich recht wenn er meint, dass die Spiegel sich stärker verbiegen als einem lieb ist.

Gruß Kurt

<blockquote id="quote"><font size="1" face="Verdana, Arial, Helvetica" id="quote">Zitat:<hr height="1" noshade id="quote">Dazu kommt dann noch der Asti durch den Abstand von ein und ausgehendem Lichtstrahl beim Bathinterferometer. Wie man das alles auseinanderpusselt ist mir nicht ganz klar. Man müsste mehrere I-gramme mit unterschiedlichem Durchmesser machen. der Asti, der sich dreht ist vom Spiegel. der Asti der sich nicht dreht ist vom Aufbau, wie kriegt man die getrennt?
Grüße Marty <hr height="1" noshade id="quote"></blockquote id="quote"></font id="quote">
Hi Marty,
Der Abstand der beiden Lichtstrahlen in den enstrechenden brennpunkten beträgt bei mit seit gestern nur noch 3 mm, also 1,5 mm Achsabstand. Näher bekommt man die Lichtquelle bei allen anderen Tests auch nicht an die Achse heran. Damit dürfte bei f/4,5 und bei Messung aus dem Krümmungsmittelpunkt kaum noch relevanter Asti durch das Bath- I- meter induziert werden. Der Asti der sich nicht dreht kann auch gemeinerweise durch "Krummrücken" (= potatochip)-Effekt des Spiegels und/oder vertikale Temperaturgradienten der Luft auf der Prüfstrecke verursacht werden. Letzteres kann man nur durch Iso- Tunnel sowie Mittelung mehrerer I- Gramme mit Sicherheit ausschalten.

Gewohnheitmäßig mach ich I- Gramme mit mehr als 10 Streifen. Mir ist aber noch nicht aufgefallen, dass bei weniger Streifen systematisch andere Werte von Asti herauskommen. Aber das werde ich noch genauer untersuchen, z. B durch eine Serie mit 8-10 Streifen und anschließend mit 16 bis 20.
Gruß Kurt

<blockquote id="quote"><font size="1" face="Verdana, Arial, Helvetica" id="quote">Zitat:<hr height="1" noshade id="quote"><i>Original erstellt von: Marty</i>
<br />Hallo Frank,
Ich mache einen Foucault, den Drahttest, dann denn Zonentest und Dall-0 Test und den Test mit dem Okular und künstlichen Stern, einen Ronchitest und Interferogramme, dazu noch den Ronchitest am Stern und einen Startest.
Das reicht ganz bestimmt um alle Deviationen, die von Relevanz sind zu erfassen. Ich denke nicht, daß der Hartmanntest noch zusätzliche Informationen bietet. Zudem ist es immer ein größerer Aufwand einen neuen Test für sich zu entwickeln. Man muß mehrere Spiegel parallel zu bereits bekannten und gut beherschten Testverfahren durchführen, um daraus Vorteil zu ziehen.
Ich hab auch keine Probleme den Asti zu erfassen und zu messen, ich hab Probleme den wieder los zu werden![B)]
Grüße Martin
<hr height="1" noshade id="quote"></blockquote id="quote"></font id="quote">

Hallo Martin

ja nach de vielen Messmethoden solltest du eigentlich wissen ob du eine Chance hast das wegzupolieren.

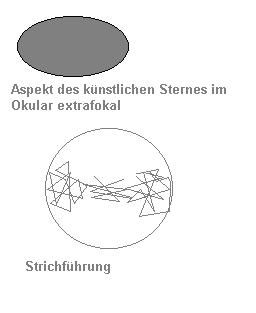

Deiner Strichführung nach willst du mit dem Loch in der Mitte die Berge links und rechts plattmachen, das ist ja auch richtig so.
Aber hat den der kleine Huckel auf der Pechhaut überhaupt eine Chance gegen die großflächigen Berge, der kleine Hügel läuft doch bei den ihm gegenüber langen Strichen über die Außenzonen heiß und schmilzt zu schnell weg (deswegen kommst du so schlecht vorwärts)
Ich würde da sehr hartes Pech vorschlagen, und ein etwas kleineres Tool (größe etwa der einegermaßen guten Innenzone). Das ist dann in etwa wie die Daumen am Rand Methode, die unruhe kanst du dan wieder mit der großen weichen Pechhaut glätten.

Du wolltest ja das es schneller geht dan mußt du auch grob sein[;)]

Gruß Frank

<blockquote id="quote"><font size="1" face="Verdana, Arial, Helvetica" id="quote">Zitat:<hr height="1" noshade id="quote">
....Ein wenig Erfolg hab ich schon heute Abend. Die Ellipse ist runder geworden, dafür sieht sie ein wenig wie ein unregelmäßiges Viereck aus[:o)]
Das bekomme ich mit ausgleichenden Strichen hin. Zudem hab ich ein Loch in der Mitte, das muß ich noch zuspachteln. Scherz beiseite, ich muß jetzt den Spiegel auspolieren und das Spiegelzentrum dabei schonen. vielleicht mach ich das mit einem 10" Tool in der Maschine.
Grüße Marty
<hr height="1" noshade id="quote"></blockquote id="quote"></font id="quote">

Hallo Martin

Als du geschrieben hast das du heute Abend schon Erfolg hatest hast du wohl vergessen auf die Uhr zu kucken, heute hast du schon was anderes vor.
Wenn du jetzt statt einer Elypse eine Art Viereck hast ist die Tiefe vieleicht schon erreicht und du must nur noch egealiesieren.
Ich hätte eine Unruhe mit vielen kleinen dafür flachen Zonen deinen riesigen Zonen vorgezogen.

Elyptische Striche würden die Mitte schonen und etwas egalisieren

Mal ein Vorgriff: diese ganzen Diskusionen über die Spiegelzellenkonstruktion und mögliche Verbiegungen, kannst du nicht erst die Spiegelzelle bauen und den dann für diese optimiert polieren.
Das heist die spätere Spiegelzelle schon in der Meßapperatur verwenden?

Zeig doch mal wie der Spiegel aussieht

Gruß Frank

<blockquote id="quote"><font size="1" face="Verdana, Arial, Helvetica" id="quote">Zitat:<hr height="1" noshade id="quote">
...Mit dem Polieren in der Spiegelzelle ist das so eine Sache. Stell dir vor du hast eine Neunpunktzelle ...
<hr height="1" noshade id="quote"></blockquote id="quote"></font id="quote">

Hallo Martin das stelle ich mir lieber nicht vor ich meinte du sollst in der Zelle Messen und nicht darin polieren.

öfters schreibe ich zu lange Sätze die ich selber nicht beim lesen verstehe und greife auch oft zu falschen Tasten sorry[B)]

also wenn ich was im Auto liegenlasse (Digiknipse,Radio,Handy) ist am nächsten Morgen die Seitenscheibe kaputt

Gruß Frank

<blockquote id="quote"><font size="1" face="Verdana, Arial, Helvetica" id="quote">Zitat:<hr height="1" noshade id="quote"> ......Stell dir vor du hast eine Neunpunktzelle .....Profis haben dieckere Spiegel und mehr Auflagepunkte.
Grüße Martin
<hr height="1" noshade id="quote"></blockquote id="quote"></font id="quote">

9 Punktauflsge? kannst du den Asti da nicht gleich drinen lassen

im Bild oben 18-Punktauflage
im Bild unten 9-Punktauflage
80mm Fangspiegel für 8mm 100% Gesichtsfeld

also gerade bei einem Dünnen solltest du mehr Auflagepunkte machen

Gruß Frank
